HONDA Super Cub OFF-ROAD RACER
Year unknown TypeModel
Step 01
TOOLS 道具
・Scotch 3M強力瞬間接着剤ジェル
(ホームセンター300~400円くらいです!今まで、いろいろな接着剤を使いましたが、ペーパークラフトの製作には、自分はこれが一番使い易いような気がします!)
・デザインナイフ
・ピンセット
・定規
・爪楊枝
・カッティングマット
Step 02
カッティングマットの上にペーパークラフトを置き、ランナーからデザインナイフでパーツを切り離します。
この時には、パーツのギリギリの所をデザインナイフでカットしていきます。
ちょうど、プラモデルでいう所のバリみたいなモノがあれば、ナイフなどで取り除いて下さい!
Step 03
マシンの前に、まずはオートバイスタンド製作です!
その前に、ちょっとしたコツを説明します!
パーツを折り曲げる時には、折り曲げる方向と逆面にその時に定規などあてて、ナイフでスジを入れます。が、あまり強く押しつけると紙が切れてしまいますので、軽く線をひく!感じです。
ランナーで、練習してみるのもOKです!2、3回作業してみれば、コツがつかめると思います。
赤色の線の所にナイフでスジを入れます!次に裏返して緑色の線の所にスジを入れます。
Step 04

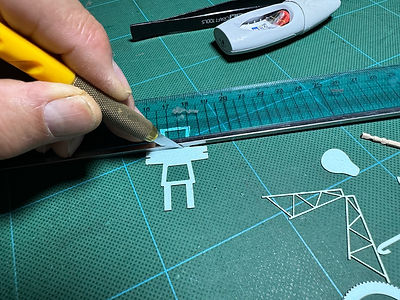

定規を当ててナイフでスジを入れます。
写真にはありませんが、裏側の緑色の線の所にも!
Step 05
スジをつけた面の逆面に定規を当て、定規の端をスジと合わせ、指で少しずつ曲げて行きます。
Step 06
曲げが終わりました!次は組み立てです~
Step 07
ランナーの空いている部分に瞬間接着剤を適量出します。
Step 08
爪楊枝の先に瞬間接着剤を少量つけます。
Step 09
写真のスタンドの凹んだ部分に爪楊枝で瞬間接着剤をつけます。(2カ所)
Step 10
ピンセットで、瞬間接着剤をつけた部分のパーツを持ってもう片側の所につけます。
Step 11
これでスタンドが完成しました!
Step 12
フレーム補強のサブフレームですが、好みで選んで下さい!
キットの状態だとすでに上側に補強パイプが入っています!実車のフレーム補強ではいちばん多いですね!(TYPE#01)
上側の補強パイプをカットすると、ノーマルフレームになります。(TYPE#02)付属のサブトラスフレームを付けた状態です。(TYPE#02)最後はTYPE#01の上側サブフレームを付けたままサブトラスフレーム仕様です!ペーパーだとかなり強度は出ますが、実車だとガチガチでシナリがなく怖いかも!笑(TYPE#04)
Step 13
今回は、上側サブブレームをカットしてサブトラスフレームをつけるタイプにします。

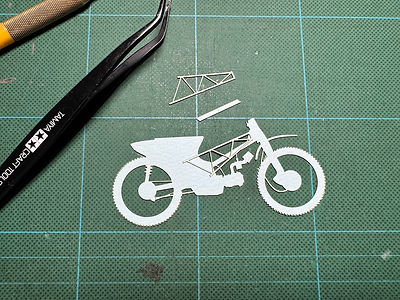

上側のサブフレームをカッターでカットします。
サブトラスフレームの赤矢印の所に爪楊枝で瞬間接着剤を少量付けます。(3カ所)
Step 14
サブトラスフレームの取り付け位置です!
実車でも、この位置につけてますね~
参考までに「サブトラスフレーム」 「カブ」で検索すると出てきます!
左側も同じ位置に取り付けて下さい!
Step 15
アップマフラーの取り付けです!
サイレンサー部分のステイにナイフでスジを入れ(スタンド製作を参照)折り曲げ、マフラーを指で少しアールを付けます!
Step 16
マフラーの先端(シリンダーに付く側)とステイの先端に瞬間接着剤を爪楊枝で付けます。
Step 17
ピンセットでマフラーを持って、マシン本体に取り付けます。
Step 18
2本のマフラーを取り付け終わった写真です。
なんとなくCT110ハンターカブぽくなってカッコイイかも~(個人的な意見!)
Step 19
やっぱりレーサーなんでゼッケンプレート付けます!ひし形もダートトラックぽくて、迷ったけど楕円にしました!(笑

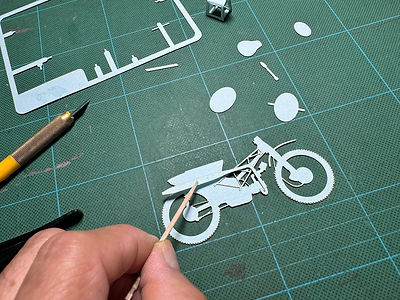

サイレンサー部分に瞬間接着剤を爪楊枝につけてスポット(点付け)で塗ります!
Step 20
サイレンサーですでにボデイから浮いているので、ゼッケンプレートのステイ無しをつけます。
付ける位置ですがお好みの位置で!
Step 21
ステイが付いてるゼッケンプレートのステイにナイフでスジを入れて、ピンセットで折り曲げて、ステイの先に爪楊枝で瞬間接着剤をつけます。
Step 22
ピンセットでゼッケンプレートをはさみ、ボディに取り付けますが、左右の位置を合わせても良いし、ちょっとズラすのもオシャレかもしれません(笑
Step 23
前側のゼッケンの取り付けです。フロントライト辺りに爪楊枝で瞬間接着剤を付けます。
Step 24
ピンセットで小さいゼッケンプレートをはさみ、フロント側に取り付けます。
Step 25
マシンのシート部分に爪楊枝で瞬間接着剤を付けます!
Step 26
ピンセットでシートをはさみ、マシンに取り付けます!
Step 27
ハンドルを指でアールを付けます~曲がり具合はお好みで!
Step 28
マシンのトップブリッジの凹み部分に瞬間接着剤を爪楊枝でつけて、ピンセットではさんだハンドルを取り付けます。
Step 29
サイドスタンドは、レーサーなんで付けなくても良いし、立てた状態でも跳ね上げた状態でも取り付けても良いし、おかませします!
自分はスタンドに乗せるので、サイドスタンドはつけませんでした!
Step 30
スタンドの上にマシンを乗せて!完成です!
お疲れさまでした!
ホンダのスーパーカブの部品を取り外し、レーサータイプに改造したモデルです。
年式は不明です(笑
今回はゼッケンを入れてませんが、自身の番号や、自分の好きなライダーの番号など入れても面白いかもしれません。
