HARLEY DAVIDSON XR750 1975  TypeModel

Step 01

TOOLS 道具

・Scotch 3M強力瞬間接着剤ジェル

(ホームセンター300~400円くらいです!今まで、いろいろな接着剤を使いましたが、ペーパークラフトの製作には、自分はこれが一番使い易いような気がします!)

・デザインナイフ

・ピンセット

・定規

・爪楊枝

・カッティングマット

Step 02

カッティングマットの上にペーパークラフトを置き、ランナーからデザインナイフでパーツを切り離します。

この時には、パーツのギリギリの所をデザインナイフでカットしていきます。
ちょうど、プラモデルでいう所のバリみたいなモノがあれば、ナイフなどで取り除いて下さい!

Step 03

マシンの前に、まずはオートバイスタンド製作です!



その前に、ちょっとしたコツを説明します!

パーツを折り曲げる時には、折り曲げる方向と逆面にその時に定規などあてて、ナイフでスジを入れます。が、あまり強く押しつけると紙が切れてしまいますので、軽く線をひく!感じです。

ランナーで、練習してみるのもOKです!2、3回作業してみれば、コツがつかめると思います。

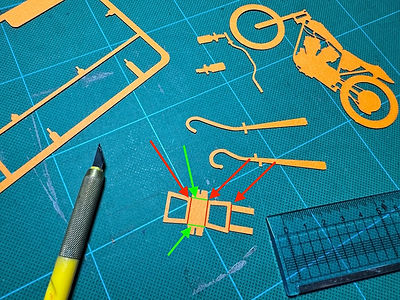

赤色の線の所にナイフでスジを入れます!次に裏返して緑色の線の所にスジを入れます。

Step 04

定規を当ててナイフでスジを入れます。

写真にはありませんが、裏側の緑色の線の所にも!

Step 05


スジをつけた面の逆面に定規を当て、定規の端をスジと合わせ、指で少しずつ曲げて行きます。

Step 06


曲げが終わりました!次は組み立てです~

​

Step 07


ランナーの空いている部分に瞬間接着剤を適量出します。​

Step 08


爪楊枝の先に瞬間接着剤を少量つけます。

Step 09


写真の爪楊枝を当てている部分に瞬間接着剤をつけます。(2カ所)

Step 10


​ピンセットで、瞬間接着剤をつけた部分のパーツを持ってもう片側の所につけます。

Step 11


これでスタンドが完成しました!

Step 12


次はマフラーの取り付け作業です。

マフラの中間あたりについているステーを折り曲げます。スタンドでスジをつけたように、写真の赤色の線の所に定規などあてて、ナイフでスジを入れ折り曲げます。

Step 13

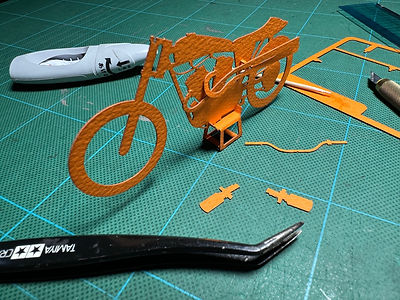

マフラーの取り付け位置ですが、まだ、貼り付けてはいませんが、写真を参考にして下さい!

Step 14


まずは、前側のシリンダーから出るマフラーの取り付けです。

このままつけても良いのですが、マフラーを指で軽く押さえつけて、少し曲げてあげると雰囲気が出ます。


Step 18の写真が取り付けが終わったマフラーですが、前シリンダーから少し外側に曲げると影ができるので、より立体感が出ると思います。

Step 15


マフラーの先端(シリンダーに付く側)とステイの先端に瞬間接着剤を爪楊枝で付けます。

Step 16


ピンセットでマフラーを持って、マシン本体に取り付けます。

Step 17


次に後側のシリンダーから出るマフラーです。

前側から出るマフラーと重なるので、Step15のように少し指でRをつけてあげると良いと思います。

Step 18


2本のマフラーを取り付け終わった写真です。

次にキャブレターとハンドルの取り付けです。

Step 19


前後シリンダーのキャブレターも少し重なるのでマフラーと同じように、少し指で曲げます。


キャブレターとパワーフィルターの境くらいを少し曲げます。

​

Step 20


次にシリンダーに付く部分に爪を当て、軽く曲げます。

Step 21


シリンダーに付く部分に写真のように瞬間接着剤を爪楊枝で付けます。

Step 22


キャブレターを後ろ側のシリンダーから取り付けます。


写真にはありませんが、前側のシリンダーにもキャブレターをつけます。

​

Step 23


ラストの作業です。



ハンドルの取り付けですが、その時にハンドルの向きに注意してください!

アクセルブリップがついている方が、進行方向に対して右側になります。



そしてハンドルを指で少し曲げてRをつけます。

Step 24


瞬間接着剤を爪楊枝でハンドルのセンター部分につけて、マシンのフォーク部分の切れ込みに取り付けてます!

Step 25


スタンドの上にマシンを乗せて!完成です!

​お疲れさまでした!


今回は、ハーレーのダートトラック風レーサーで、自分の憧れのマシンでした!

左側の2本出しのマフラー、そして右側に出るキャブレターの表現が自分でも気に行っています!



そしてレーサーという事もあり、マシンスタンドにもちょっとこだわりました!
